设备润滑方式之集中润滑

集中润滑主要用在机械设备中有大量的润滑点或车间、工厂的润滑系统。采用集中润滑可以减少维护工作量，提高可靠性。

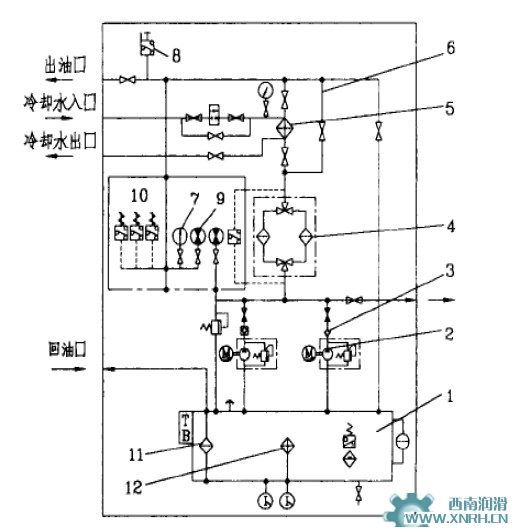

图为XHZ—6.3～125型稀油站系统，图中7是显示管路中压力的压力表，8是显示滤油器进出口压力差的压差计，9是检测油温的温度计，10是压力继电器，11是安全阀，12是清除回油中部分屑末的滤油器。

脂集中润滑装置，根据管道的分布可分为单线式和双线式。还可分为手动和电动两种。手动双管式集中润滑系统装置，工作压力一般为7MPa，润滑点一般多于30个，润滑区间的半径为2215m。电动润滑脂集中润滑装置，工作压力一般为10MPa，润滑点可达几百个，润滑区域半径为5～120m。

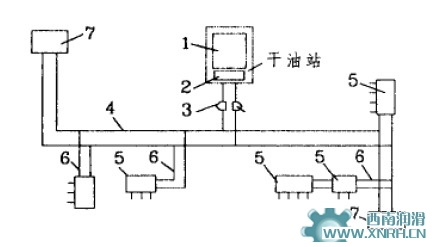

图为电动双线式润滑脂的集中润滑系统示意图，1为干油泵，润滑脂从干油沾送出经过过滤器3，主油管路4、支油管路6、给油器5至各润滑点。如果所有的给油器都装满了润滑脂，主油管路压力上升到能推动压力操纵阀动作，使得控制干油站中的电磁换向阀2换向，另一条主油管路接通给脂。
