DYRB-II型智能油气喷射润滑系统是DYRB-I型升级产品，功能与DYRB-I型相同。升级后适用于多台设备或多个干油喷射润滑部位，并且还能满足干油注脂润滑要求。
控制结构以西门子PLC加触摸屏（HMI）组成的可扩展微电脑控制系统，设有各种数据上传、上位机数据接口，并预留中央控制室数据对接接口，能实现数据无缝对接。
配置环境：
西门子触摸屏TP177A或信捷触摸屏TP760-T或更高；
西门子S7-200或S7-1200系列可编程序控制器，功能强大，性能稳定；
20-40MPa润滑泵；
40MPa级干油电磁阀；
新一代油脂分配阀；
控制全过程：
上电周期扫描检测：油泵油位、当前工作油泵序号、当前管道内压力、当前各个工作阀号给油量和间隔时间这些关联值没有报警和警告等，同时开启空气压缩机。确认没有报警后，油泵开始启动向主管道供送油脂、加压并过滤（油泵自身一级，主油管一级，电磁阀一级），自至管道内油压上升到设定值时（一般为20MPa）油泵停止。同时系统检测压缩空气，达到设定值时打开第一组第一台喷射装置的电磁阀，油脂经由电磁阀输送至油脂分配阀，再经分配阀等量分配至各干油喷射阀，油脂在干油喷射阀内与压缩空气混合后被混合气体带到工件表面。油脂流过分配阀时，分配阀开始对油脂计量，并以脉冲信号即时反馈至PLC，当油脂量达到设定量时电磁阀关闭。等待一秒钟后打开第一组第二台喷射阀装置的电磁阀，依次计量、检测。自至第一组最后一台喷射阀装置的电磁阀计量、检测完毕。
第一组工作完毕后进入第二组，第二组为注脂润滑，不需要辅助压缩空气。
第一组最后一台喷射阀的电磁阀关闭，等待一秒钟后打开第二组第一只电磁阀，油脂经由电磁阀输送至油脂分配阀，再经分配阀等量分配至各润滑点部位。油脂流过分配阀时，分配阀开始对油脂计量，并以脉冲信号即时反馈至PLC，当油脂量达到设定量时电磁阀关闭。等待一秒钟后打开第二组第二只电磁阀，依次计量、检测。自至第二组最后一只电磁阀计量、检测完毕，系统停止，进入间隔等待状态。
系统按两组进行设置和供油：第一组干油喷射润滑和第二组干油注脂润滑。干油喷射润滑由油、气为动力，相互辅助完成；注脂润滑不需要压缩空气，油脂经由管道直接输送至润滑点部位。
每一组供油量和间隔时间可不同设置，按设定的时间长短依次给油（最短值优先供油，其它组按先后响应列队等候）。如遇有电磁阀出现故障：堵塞或损坏，则跳至下一只电磁阀并且显示该电磁阀的序号位置及检测结果。
系统上电后始终操持接通空气压缩机，由空气压缩机自带的保护电路自动启闭。当系统在设定的时间内检测不到气压时，停止并报警。
操作对话窗口采用触摸屏（HMI），实现现场设备模拟显示并实时操作，实时显示现场设备运行值。
DYRB-II型智能油气喷射润滑系统有两种工作模式：手动模式和自动模式。
自动模式：
自动模式下系统按事先设定好的参数运行，无需人工值守。
手动模式：

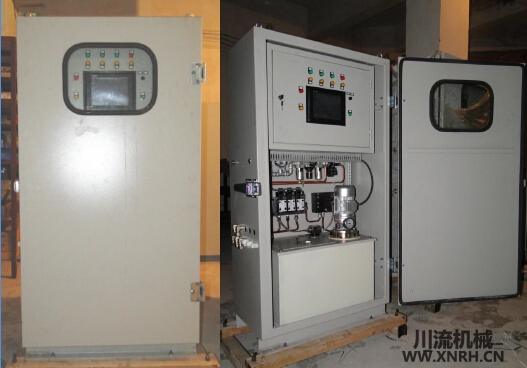

主控柜内置有触摸屏（HMI），如要手动操作时，只需在触摸屏上操作即可。
对应主要产品：
上位机：西门子TP177A、信捷TP760-T。
可编程器：S7-200 224XP、S7-1200 1224。
电动油脂泵：DRB-P×××B、YZP-800。
干油电磁阀：GYF-1A、GYCF-1B。
油脂流量计：TC-HR1。
信号解码器：HX-1R、HX-1Y。
油脂分配阀：JQPA-×。
干油喷射阀：GP-1S。
